不銹鋼鍋邊退火拉伸自動化設備：簡易高效的鍋具加工解決方案

在不銹鋼鍋具制造領域，鍋邊退火是拉伸成型的關鍵前道工序，直接影響后續加工精度與產品質量。這套簡易自動化設備通過傳送帶傳輸 + 高頻退火 + 夾具聯動的集成設計，實現不銹鋼鍋邊退火與拉伸的無縫銜接，解決傳統人工操作效率低、退火不均勻的問題。以下是設備架構、工藝流程及應用優勢的詳細解析：

一、設備核心架構與工藝流程

1. 全流程自動化設計

• 上料與傳輸模塊：

• 不銹鋼鍋坯由人工放置于傳送帶（速度 0.5-1m/min），通過限位擋板確保定位精度（偏差≤±1mm）；

• 傳送帶材質為耐高溫硅膠，避免劃傷鍋具表面，兼容直徑 180-300mm 的圓形鍋坯。

• 自動化夾具定位：

• 當鍋坯到達指定位置時，氣動夾具（定位精度 ±0.05mm）自動夾緊鍋邊，同時頂升機構將鍋坯垂直頂起，暴露待退火區域（鍋邊寬度 10-20mm）。

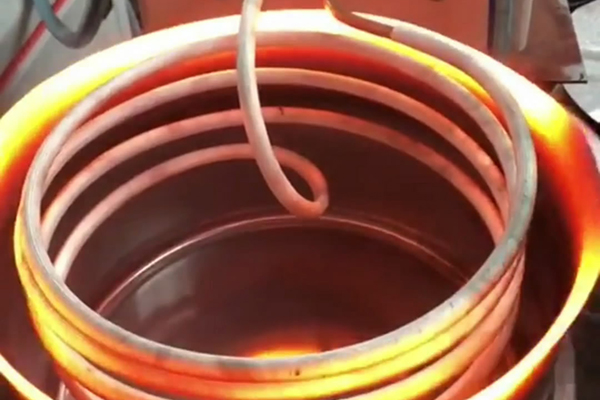

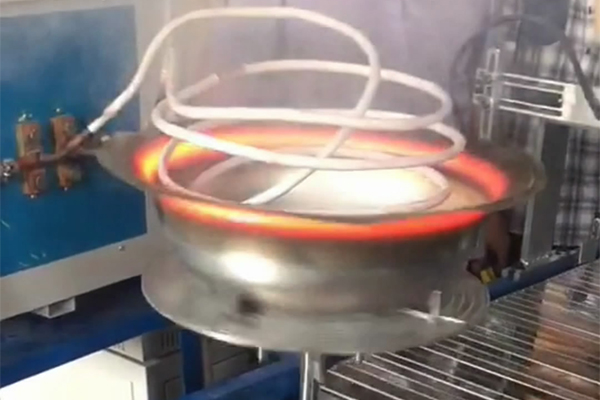

• 高頻退火模塊：

• 定制環形感應線圈（內徑比鍋坯大 20mm）下降至距鍋邊 5-8mm 處，通入 200kHz 高頻電流，3-5 秒內將鍋邊溫度升至 750-800℃（不銹鋼退火溫度區間）；

• 紅外測溫儀實時監測溫度，達到設定值后線圈自動升起，退火時間誤差≤±0.5 秒。

• 二次裝填與下料：

• 夾具松開后，鍋坯回落至傳送帶，由后續夾具推送至拉伸工位；

• 不合格品（如退火溫度不足）通過光電傳感器檢測，由分揀氣缸推入廢料槽，自動化率達 95% 以上。

2. 關鍵技術參數

二、工藝優勢：精準退火與高效生產的雙重保障

1. 退火質量顯著提升

• 溫度均勻性：
  鍋邊周向溫度偏差≤±5℃，較傳統火焰退火（偏差 ±15℃）大幅改善，避免因局部過熱導致的晶粒粗大或過燒缺陷。

• 組織優化：
  退火后不銹鋼晶粒尺寸控制在 20-30μm（標準要求≤40μm），硬度從退火前的 HV200-250 降至 HV140-160，延伸率提升至 40% 以上，顯著提升后續拉伸成型性能。

2. 生產效率躍升

• 無人化作業：
  僅需 1 名工人負責上料與設備監控，較傳統工藝減少 3-4 名操作人員，人工成本降低 60%。

• 無縫工序銜接：
  退火與拉伸工位間距≤1 米，鍋坯無需二次搬運，縮短工藝周期 40%，配合后續自動化拉伸機，可實現 “退火 - 拉伸 - 翻邊” 全流程 30 秒 / 件的節拍。

3. 設備簡易性與靈活性

• 低成本投入：
  設備總投資約 20-30 萬元，僅為全伺服自動化線的 1/3，適合中小型鍋具廠升級需求。

• 快速換型能力：
  通過更換夾具模塊（更換時間≤10 分鐘），可兼容不同直徑鍋坯，支持多品種小批量生產。

三、典型應用場景與效果數據

1. 家用不銹鋼炒鍋退火

• 工件：直徑 280mm 炒鍋（材質 304 不銹鋼，厚度 1.2mm）；

• 工藝參數：

• 頻率 200kHz，功率 18kW，退火時間 4 秒；

• 感應線圈寬度 15mm，覆蓋鍋邊待退火區域；

• 效果：

• 拉伸成型后鍋邊裂紋率從傳統工藝的 8% 降至 1.5%；

• 表面粗糙度 Ra≤1.6μm，無需后續打磨，良率提升至 98%。

2. 商用不銹鋼湯鍋退火

• 工件：直徑 300mm 湯鍋（材質 430 不銹鋼，厚度 2.0mm）；

• 工藝挑戰：厚壁鍋邊退火需確保深層組織軟化；

• 解決方案：

• 采用 “雙頻退火” 工藝：先以 50kHz 預熱至 500℃（加熱深度 2mm），再以 200kHz 快速升溫至 800℃；

• 冷卻方式：空冷至室溫，避免急冷導致的應力殘留；

• 效果：退火后硬度均勻性偏差≤5HV，拉伸時最大減薄率達 35%，滿足商用鍋具高強度要求。

四、對比傳統退火工藝的突破

五、設備維護與操作要點

1. 日常維護重點

• 夾具校準：每周用千分表檢測夾具定位精度，磨損超過 0.1mm 時及時更換；

• 線圈清潔：每日用壓縮空氣吹掃感應線圈表面金屬碎屑，避免短路風險；

• 紅外測溫校準：每月用標準黑體爐校準測溫模塊，確保溫度檢測誤差≤±2℃。

2. 安全操作規范

• 設備運行時保持安全距離≥1 米，避免高頻輻射；

• 更換夾具或線圈時切斷電源，防止意外啟動；

• 配備干粉滅火器，應對可能的短路起火風險。

六、投資回報與升級建議

1. 成本效益分析

• 年產能 30 萬件計算：

• 設備投資：25 萬元；

• 年節約人工成本：18 萬元（減少 3 名工人，月薪 5000 元）；

• 年節約材料損耗：因裂紋率降低，節約不銹鋼板材約 2 噸，成本 6 萬元；

• 投資回收期：約 14 個月。

2. 智能化升級路徑

• 加裝視覺檢測：在退火工位后增加工業相機，實時檢測鍋邊顏色（判斷溫度均勻性），不合格品自動剔除；

• 接入 MES 系統：記錄每件鍋坯的退火時間、溫度、夾具編號等數據，實現質量全追溯；

• 伺服電機升級：將氣動夾具更換為伺服電動夾具，定位精度提升至 ±0.02mm，適配更高精度鍋具生產。
